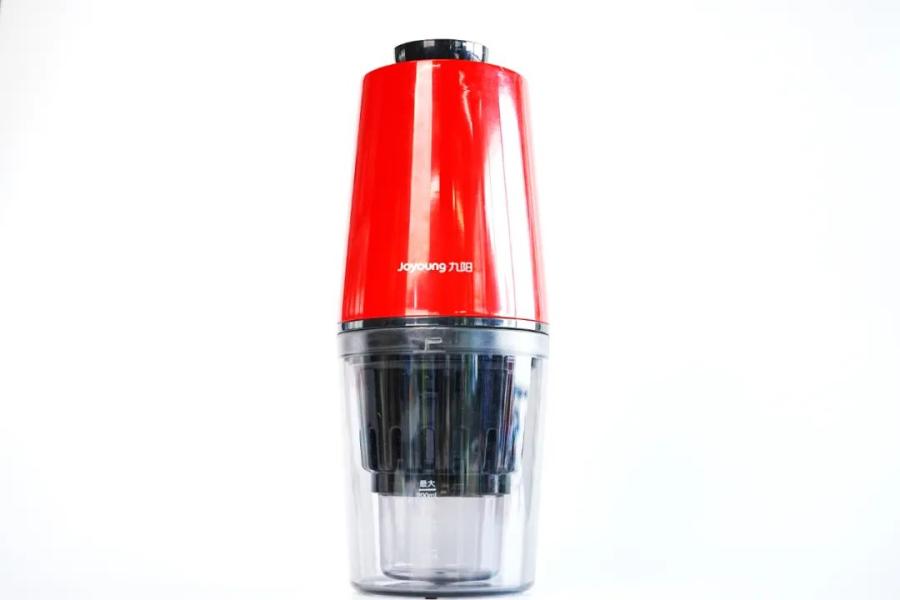

九陽Z2-Vmini榨汁機開箱展示

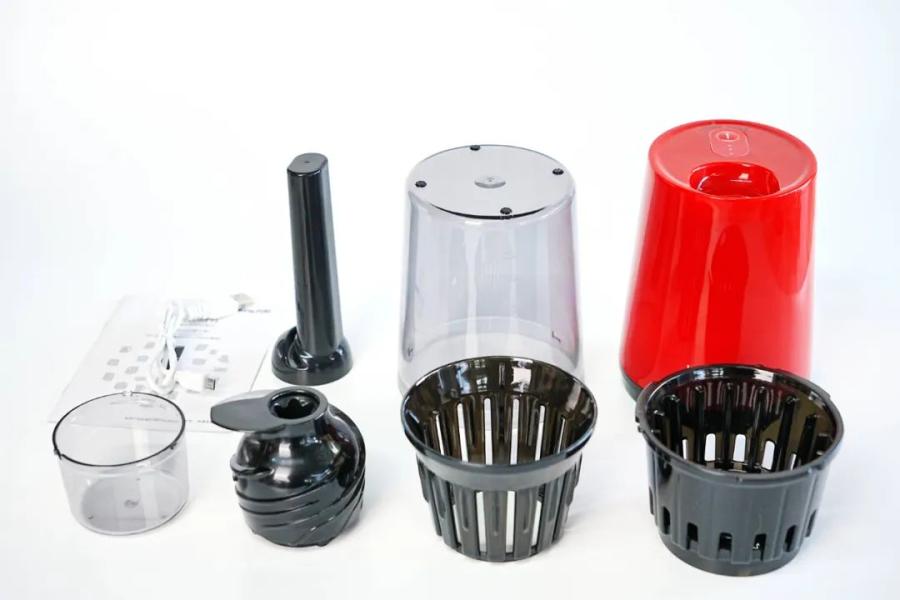

九陽Z2-Vmini榨汁機內含有主機、推料棒、螺桿、擠汁器、支架、果渣桶、接汁杯 、USB充電線及產品使用說明書等。

產品采用便攜式設計，體積迷你，為原汁機的3分之一。拿在手上的直觀感受，小巧而精致。

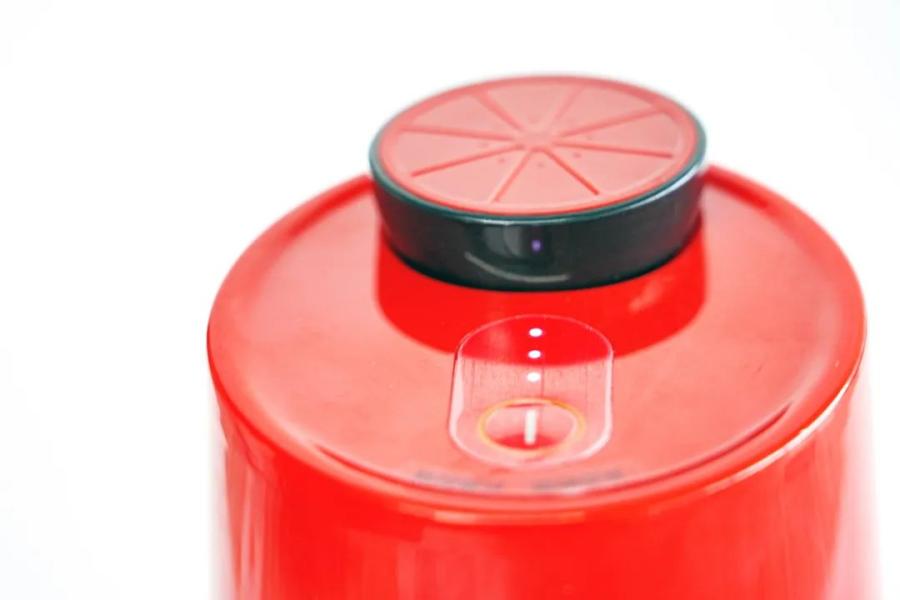

頂部面板有電量顯示，剩余電量一目了然，開關按鍵同樣位于頂部，通過開關按鍵可以控制原汁機的開/關機和正/反方向，雙擊即可啟動。這里的正反方向控制，可以更好地將原汁機縫隙里的果肉碾壓出果汁。

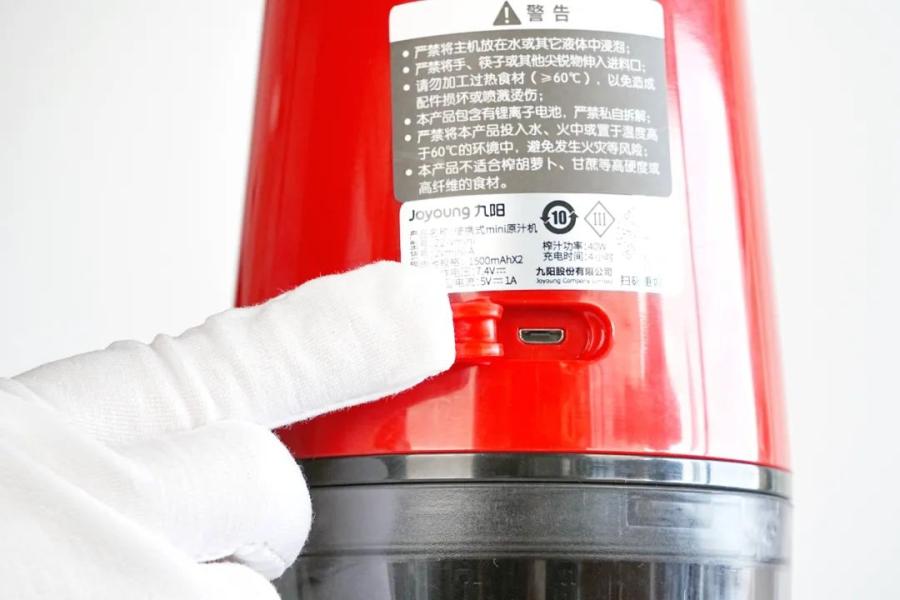

這款產品通過USB口為其充電，充電口附有橡膠塞，使用防水結構，4小時即可充滿，充電不受使用場景的限制，如手機插頭、車載充電以及充電寶均可。

九陽Z2-Vmini榨汁機結構拆解

下面由瑞森半導體工程師進行產品拆解，了解九陽Z2-Vmini榨汁機的構成及應用。

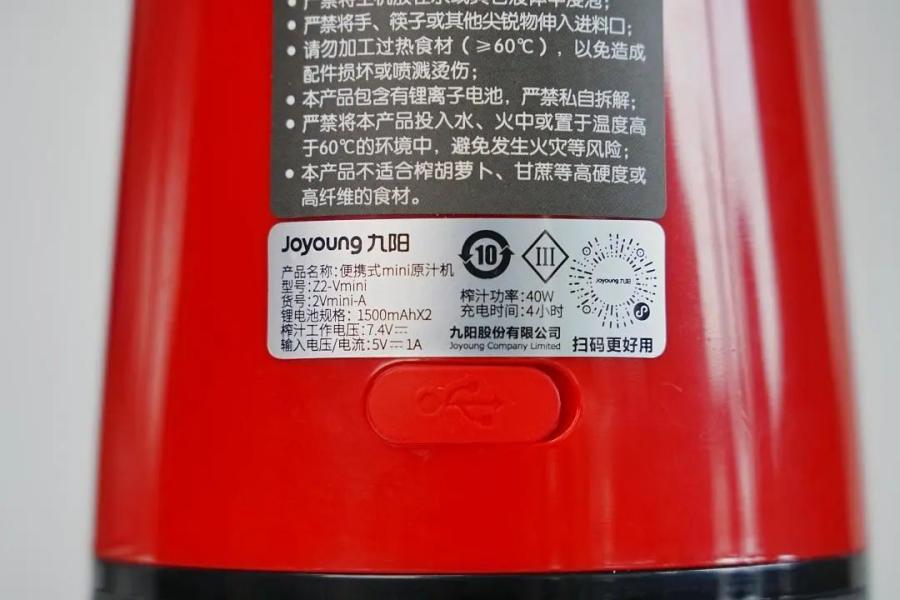

九陽Z2-Vmini 榨汁機各項參數情況

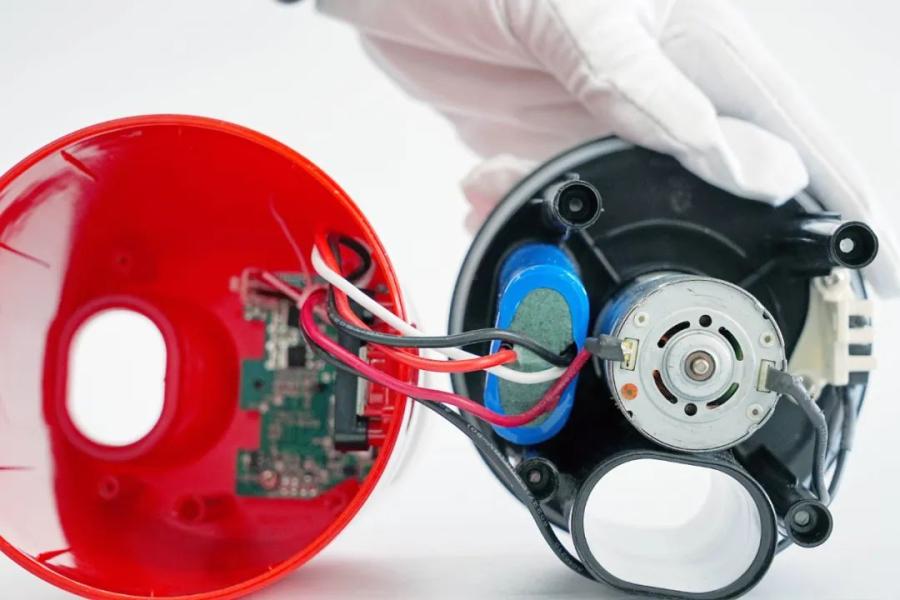

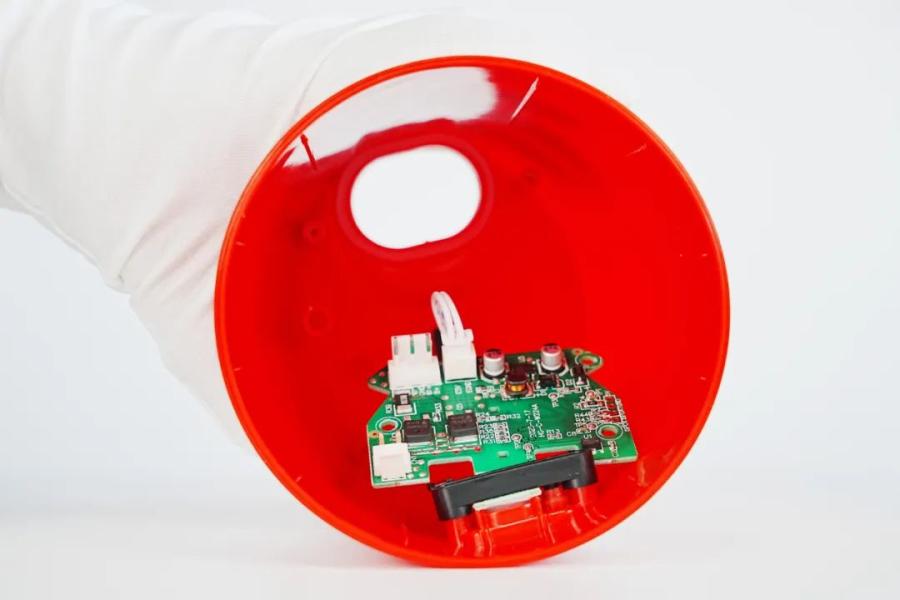

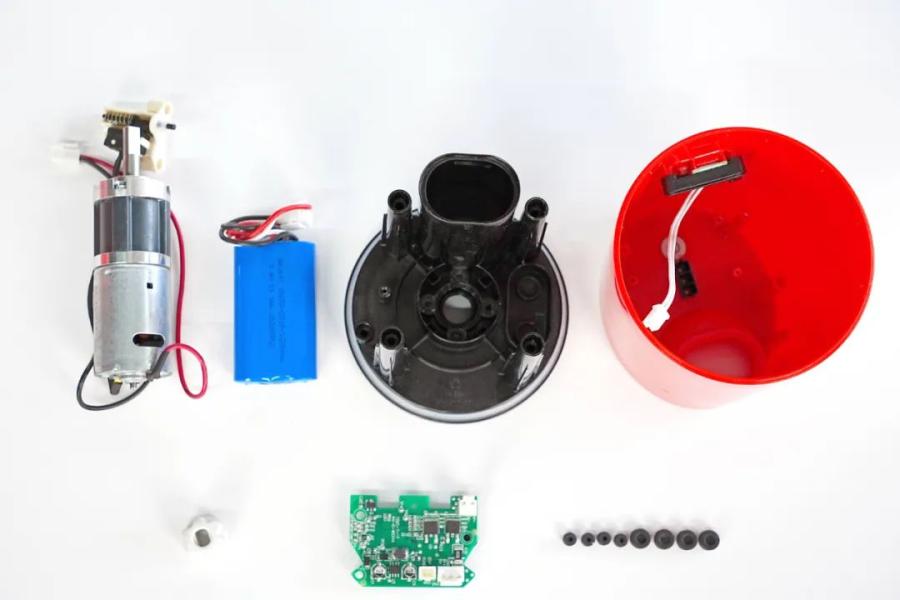

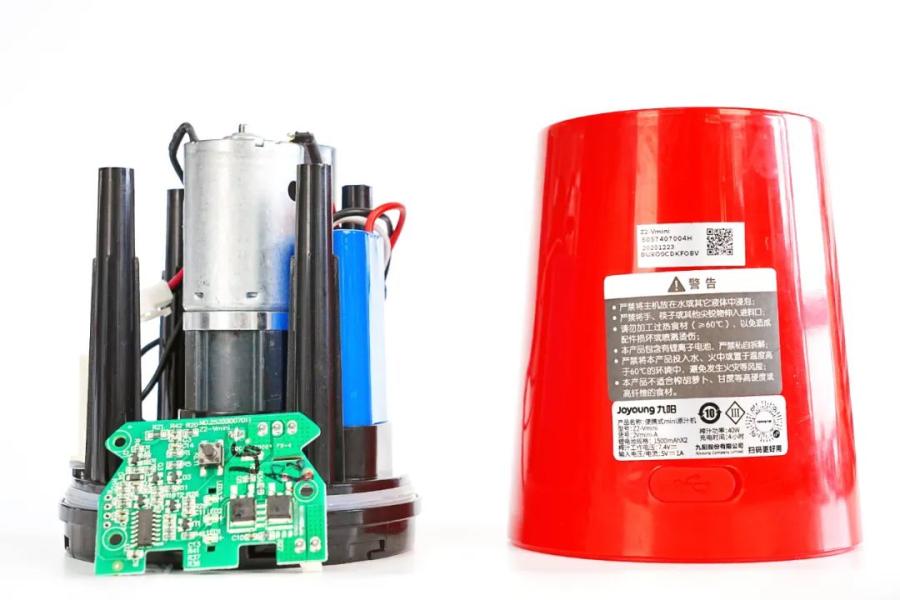

先擰開后蓋的4顆螺絲，取下后蓋。可以看到結構設計簡約舒適，分別由鋰電池、電路板，電機三個核心部分組成。

從下圖中可以看到下殼上有4個固定柱，這4個固定柱是與上殼用螺絲固定在一起。

產品PCB上有充電接口、電池的保護電路、馬達控制電路，充電口在外殼上用2PIN線材料與控制板相連。產品設有檢測杯蓋是否擰緊和擰到位等功能的微動開關，起到一個安全保護作用 。

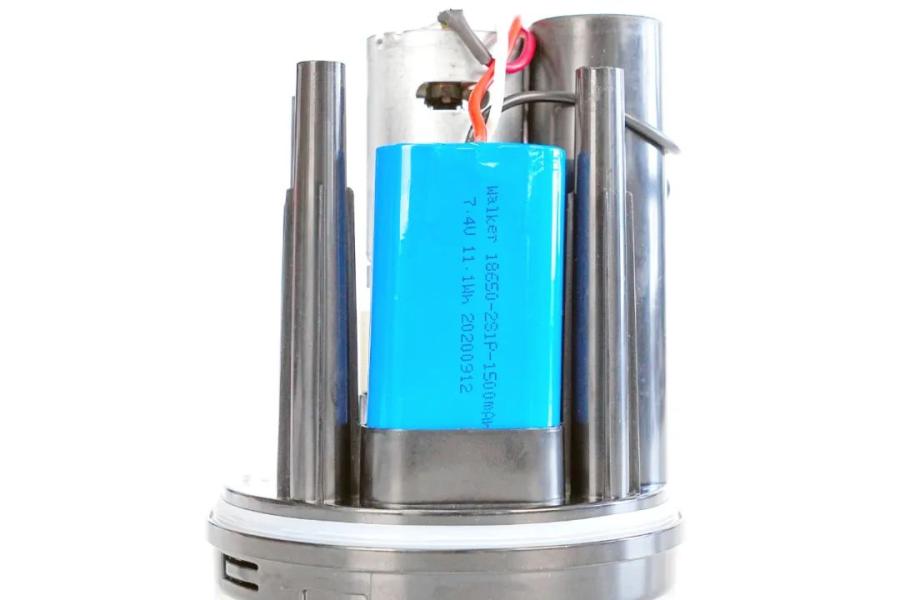

鋰電池采用兩節18650型號1500毫安的鋰電池，電池電壓為7.4V，容量為3000mAh。

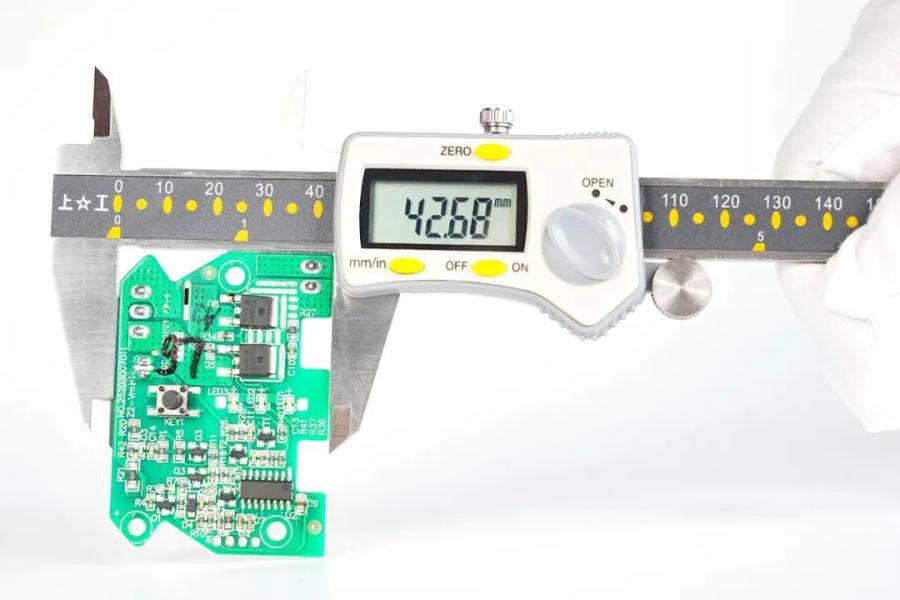

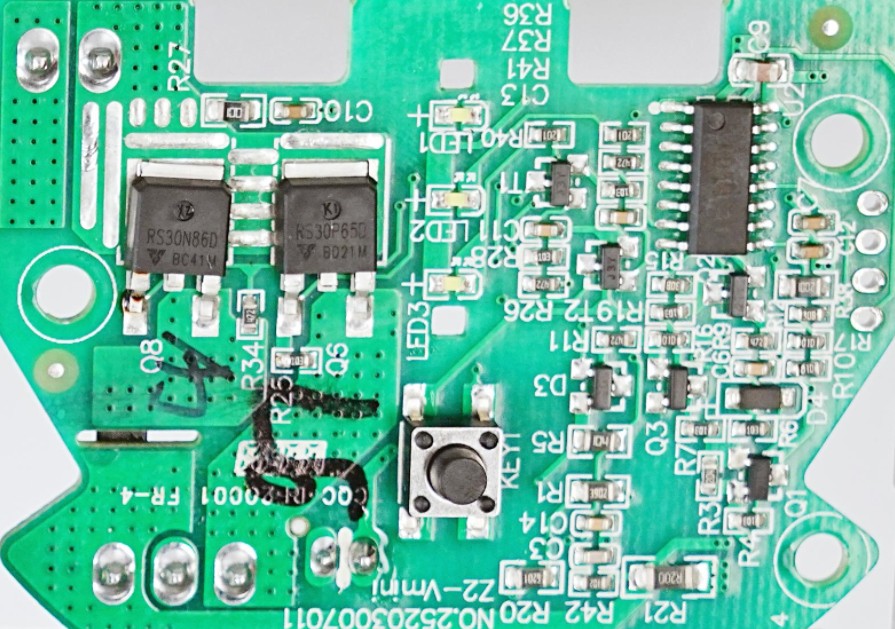

九陽Z2-Vmini 榨汁機的PCB板體積較小。

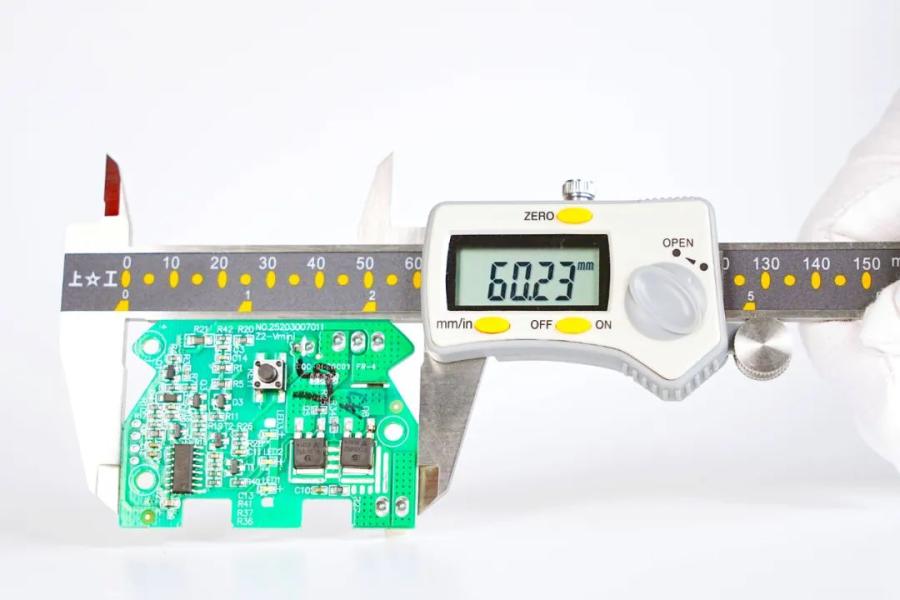

長度約為60.23mm

寬度約為42.68mm

厚度約為1.53mm

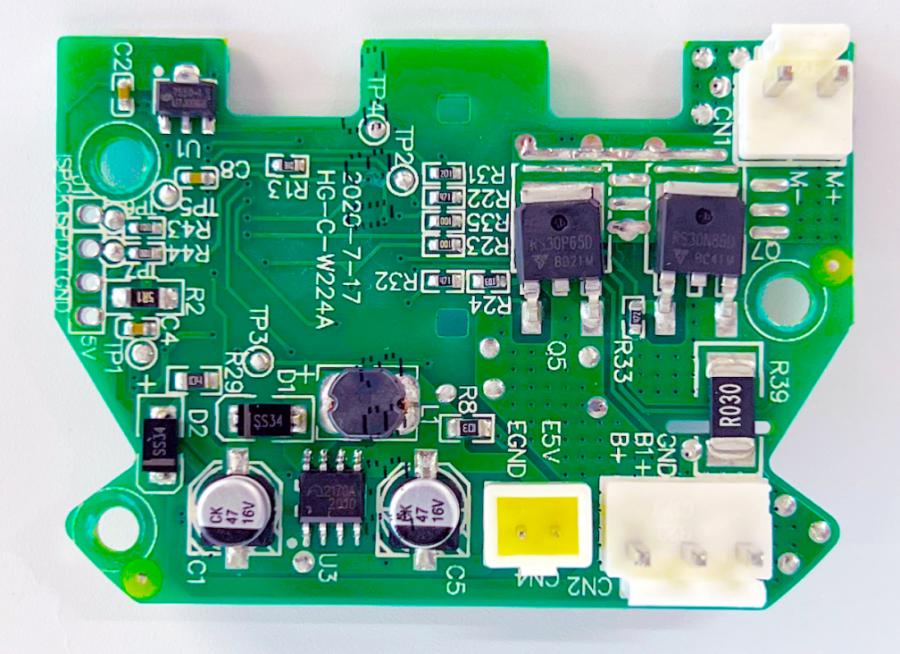

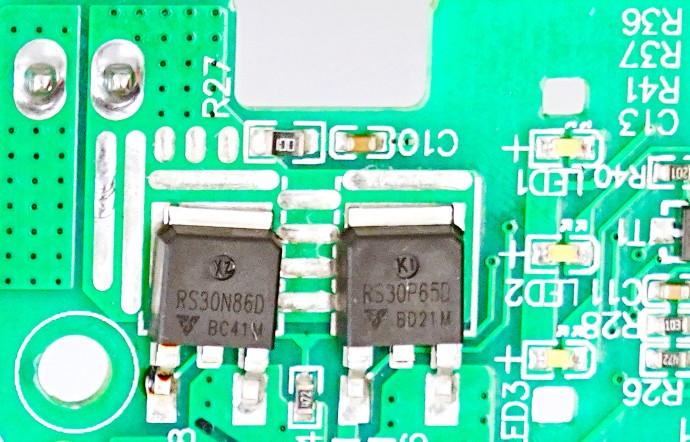

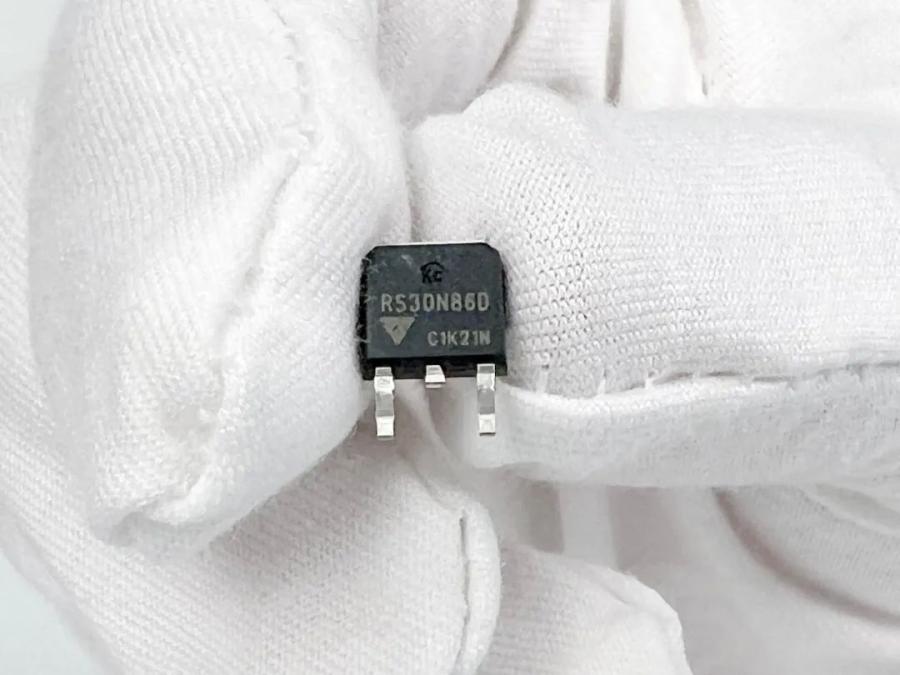

PCB板正反兩面均使用了一顆瑞森半導體低壓MOS-Trench系列中的N管RS30N86D型號。用于控制電機馬達與電池放電及電機的正常運行。

RS30N86D型號主要特點：

●VDS =30V,ID =86A

●RDS(ON) <5.5mΩ @ VGS = 10V

●輸入阻抗高、驅動電流低

●具有較強的抗干擾能力

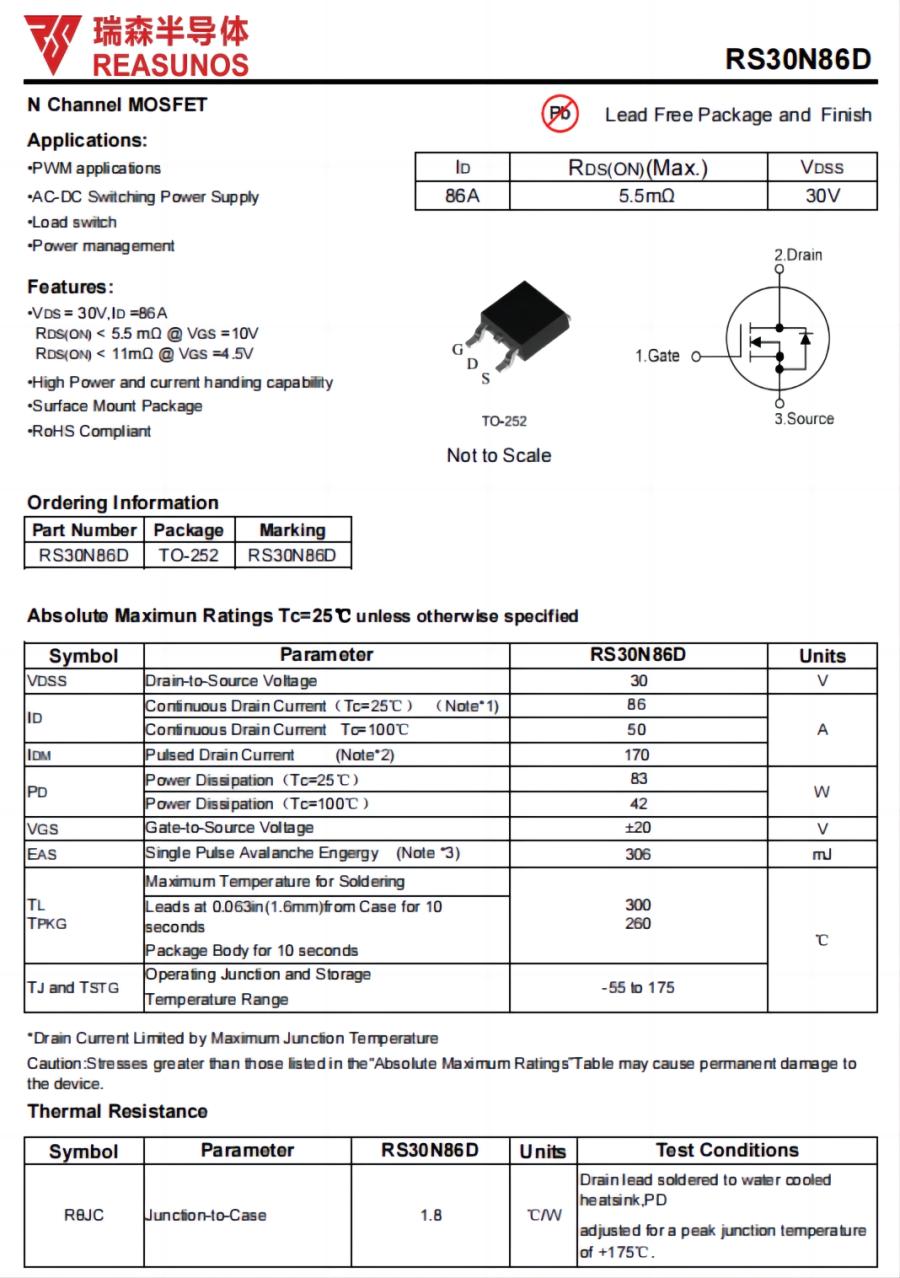

RS30N86D型號產品規格書：

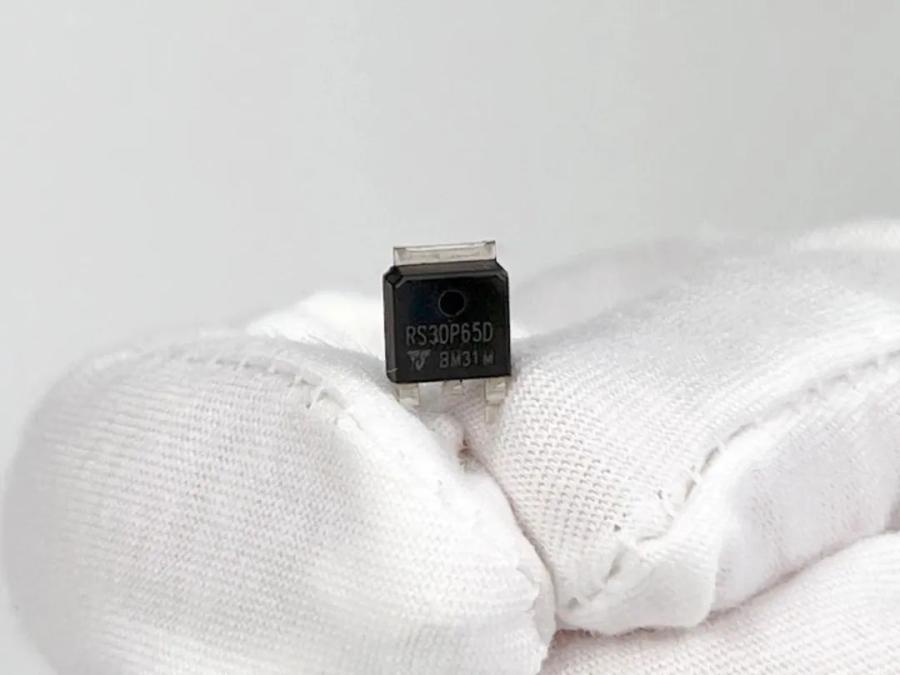

在PCB板上正反兩面還使用了另外一顆瑞森半導體低壓MOS-Trench系列中的P管RS30P65D型號，該MOS管的主要作用是給電池充電的作用。

RS30P65D型號主要特點：

●VDS =-30V,ID =-65A

●RDS(ON) <9mΩ @ VGS = 10V

●抗沖擊能力強

●較低的導通電阻

●100%的UIS測試

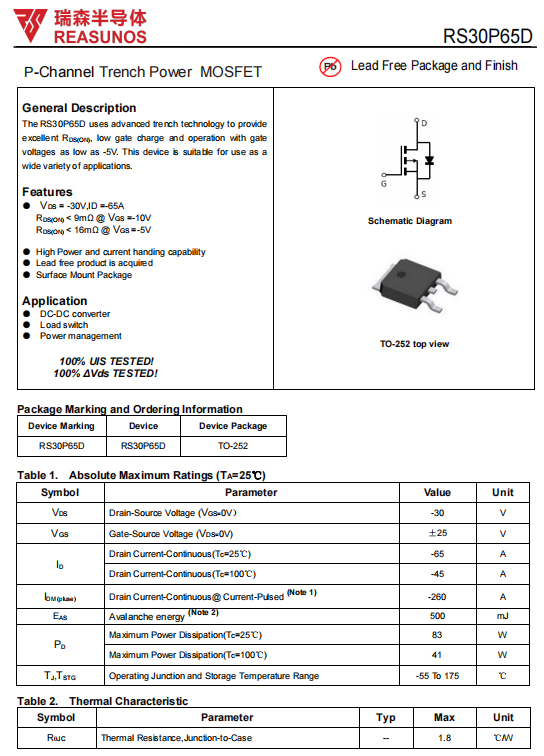

RS30P65D型號產品規格書：

瑞森半導體在九陽Z2-Vmini 榨汁機中分別提供了低壓MOS-Trench產品系中的RS30N86D、RS30P65D型號，從測試到量產瑞森半導體與九陽多次針對應用方案進行深入溝通和探討，提供全方位產品服務支持，瑞森半導體也始終堅持“首件確認，始終如一”的產品理念，保障產品的安全穩定可靠。

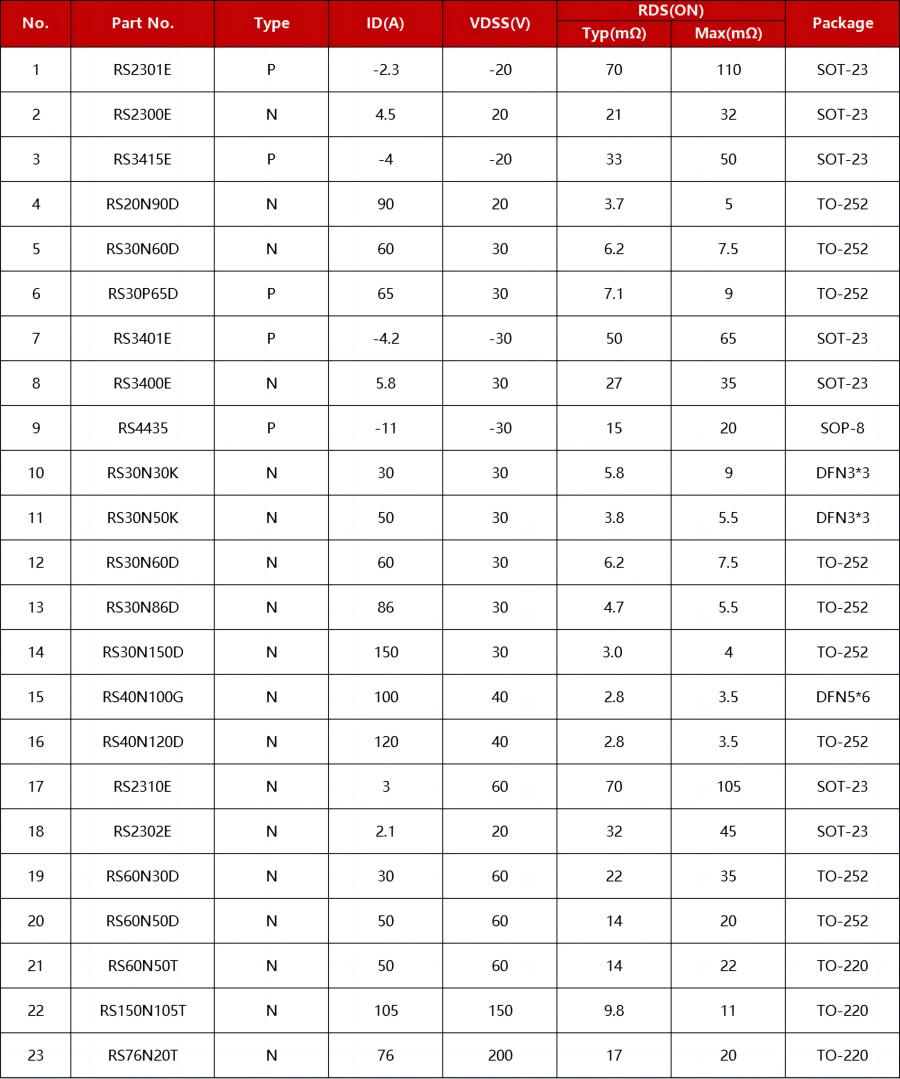

瑞森半導體低壓MOS-Trench產品系列采用成熟的Trench設計及工藝制造技術，極大的ID電流能力，抗雪崩能量高，可靠性高，較低的導通電阻，優異的EMI性能以及極小的Qg。目前廣泛應用于無線充電、快充、馬達驅動、DC-DC變換器、高頻開關、同步整流等領域。
